Quel type de blockhaus ?

Bonsoir,

Je n'ai que ces photos mais est il possible d'identifier ce bloc ?




Sur le coté gauche du bâtiment il y a une cheminée avec de chaque coté de la cheminée un puits d’accès.

Bonjour Mat

Clée usb avec tout les types de Block du Ravin du Loup en vente par l'association ASW2 a Margival







Cordialement

Merci beaucoup !

En ce qui concerne l'asw2, ils ont un sérieux problème de communication. J'attends 2 réponses de leurs part via facebook depuis 2014 !!

[Jumbo]

J'avais eu le même problème de comm quand j'avais fait un article pour le HM dans la série "ceux qui restaurent..." Pourtant c'était pour mettre en lumière leur fabuleux boulot...

[dynamo]

J'avais eu le même problème de comm quand j'avais fait un article pour le HM dans la série "ceux qui restaurent..." Pourtant c'était pour mettre en lumière leur fabuleux boulot...

je suis passé avant hier à Margival et en absence d'asso présente sur le site (ce que je peux comprendre de la part de bénévoles), je me suis débrouillé, mais n'ayant pas emmené le 4x4, ce jour là, j'étais frusté. Alors que des panneaux indiquent des directions et des éventuelles promesses de visite guidée, heureusement que géographiquement nous étions dans un secteur riche, j'ai reporté mes visites sur le chemin des dames.

[Patrick.Fleuridas]

Bonjour à tous,

Je reviens sur ce sujet. La grande majorité des ouvrages construite à Margival ne sont pas des regelbauten, constructions normalisées. Cet abri en est l'exemple.
Patrick

[Patrick.Fleuridas]

Bonjour à tous,,

Les ouvrages de la série "100" ont été conçus pour le Westwall, la ligne Siegfried pour les Français et les Britanniques. Une imposante série avec pour certains plans des variantes désignées par une lettre minuscule après le numéro de l'ouvrage. Des modèles comprennent ainsi jusqu'à quatre versions, en fonction de la présence d'une caponnière de défense ou pas, et de l'installation d'une cloche d'observation ou d'un périscope.

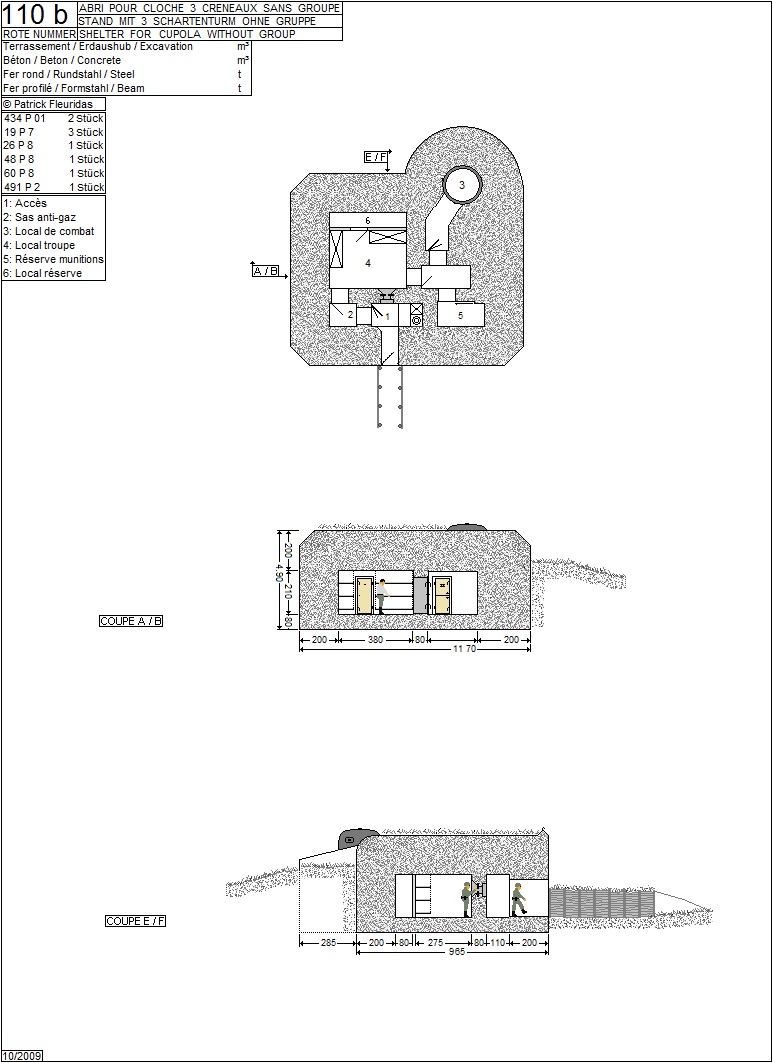

Mais autre particularité de cette série est l'étude approfondie d'un plan projet. Un bel exemple avec le R 110b, abri pour cloche blindée à trois créneaux du type 60P8 mais sans groupe de combat complémentaire. Voici le plan du projet et le modèle de la cloche. A suivre.

Patrick

110 b_projet.jpg (164.27 Kio) Vu 2899 fois

Panzeratlas 2006 Dudek-Sadowski 100_60P8.jpg (147.56 Kio) Vu 2896 fois

[Jumbo]

Bonjour à tous,,

Une imposante série avec pour certains plans des variantes désignées par une lettre minuscule après le numéro de l'ouvrage. Des modèles comprennent ainsi jusqu'à quatre versions, en fonction de la présence d'une caponnière de défense ou pas, et de l'installation d'une cloche d'observation ou d'un périscope.

Patrick

pas simples les Teutons

[Patrick.Fleuridas]

Bonjour à tous,

Oui, pas toujours simple pour s'y retrouver. Curieusement quand un ouvrage est construit en "miroir" il n'y a pas de complément du numéro.
Patrick

[Patrick.Fleuridas]

Bonsoir,

Poursuivons l'évolution de notre R 110b avec cette fois la version officielle. Je ne connais pas le nombre d'ouvrages construits. Rudi Rolf donne 26 exemplaires pour les deux plans, R 110a et R 110b.
La modification concerne le local pour munitions, en arrière de la cloche, et la présence d'une sortie de secours. Cette dernière est obligatoire pour les ouvrages ne comprenant qu'un seul accès.
A suivre...

110 b_WW.jpg (174.77 Kio) Vu 2803 fois
