fabrication des BUNKERS

Il s'agit bien, pour les IPN - officiellement, des "poutres industrielles (métalliques) à aiguilles perçantes"! -, comme leur "abréviation" l'indique, plus ou moins , de poutrelles en fer dont le profil vertical correspond à une sorte de I majuscule, avec une base et un sommet horizontaux, qui servent de renforts.

Pour une fois et c'est (très) rare, l'abrégé industriel "historique" visualise bien la forme!

Une "structure" en U s'alourdirait, inutilement, du poids du béton coulé.

[Patrick.Fleuridas]

Bonjour à tous,

Oui IPN. L'espace entre chaque est en principe comblé par des plaques d'acier. Mais la pénurie peut les supprimer, ou les remplacer par des éléments de palplanches recoupées.

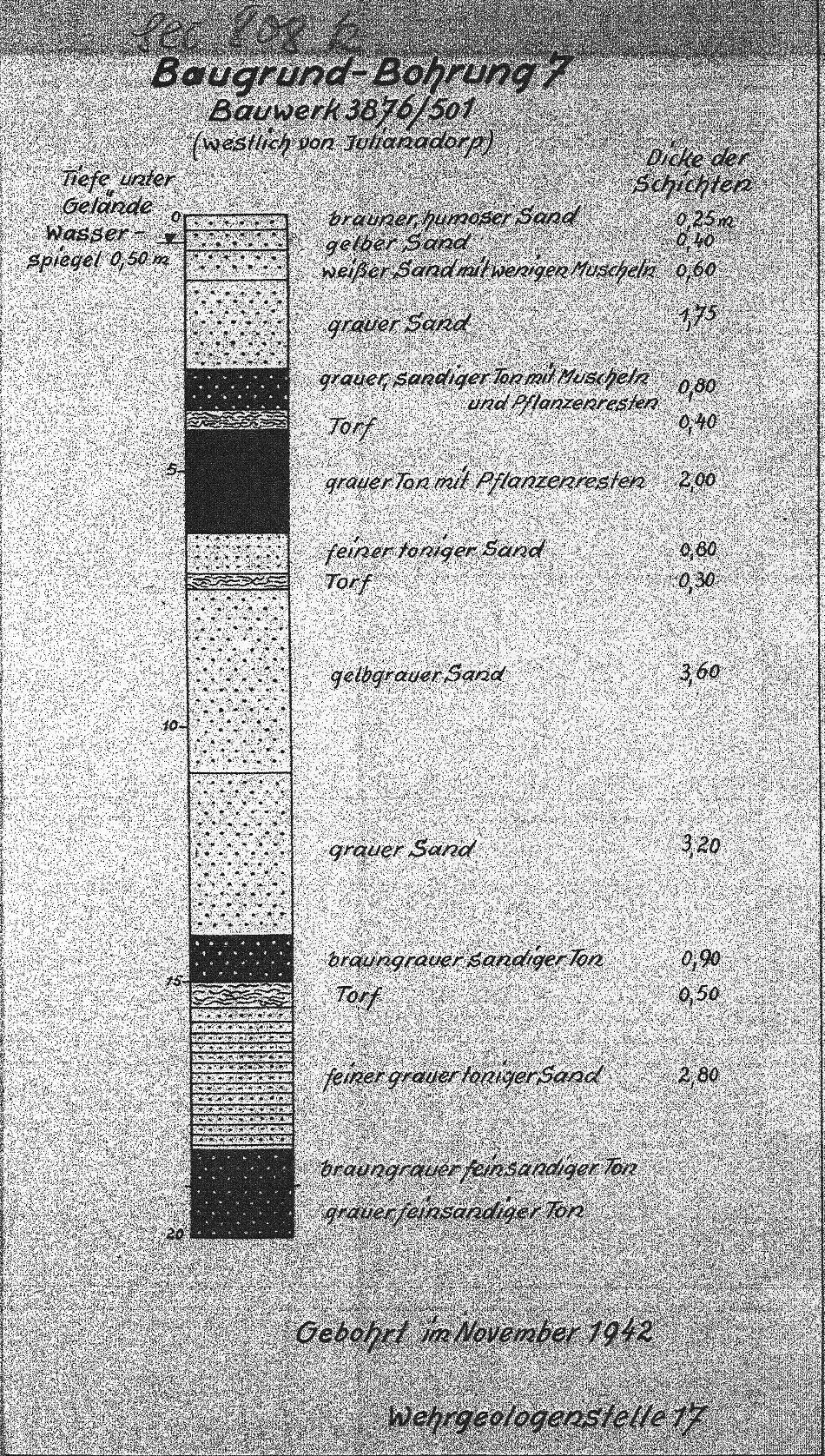

Pour l'emplacement du bloc, des géologues réalisent des carottages afin de connaître la nature du sol, du moins pour les ouvrages qui doivent rester particulièrement stables comme les Pdt.
On trouve aussi sur des blocs moins importants, l'utilisation de poutrelles précontraintes en béton. Les mêmes que celles qui servent de fond de foffrage pour la seconde dalle de toit des U-Bunker.

Patrick

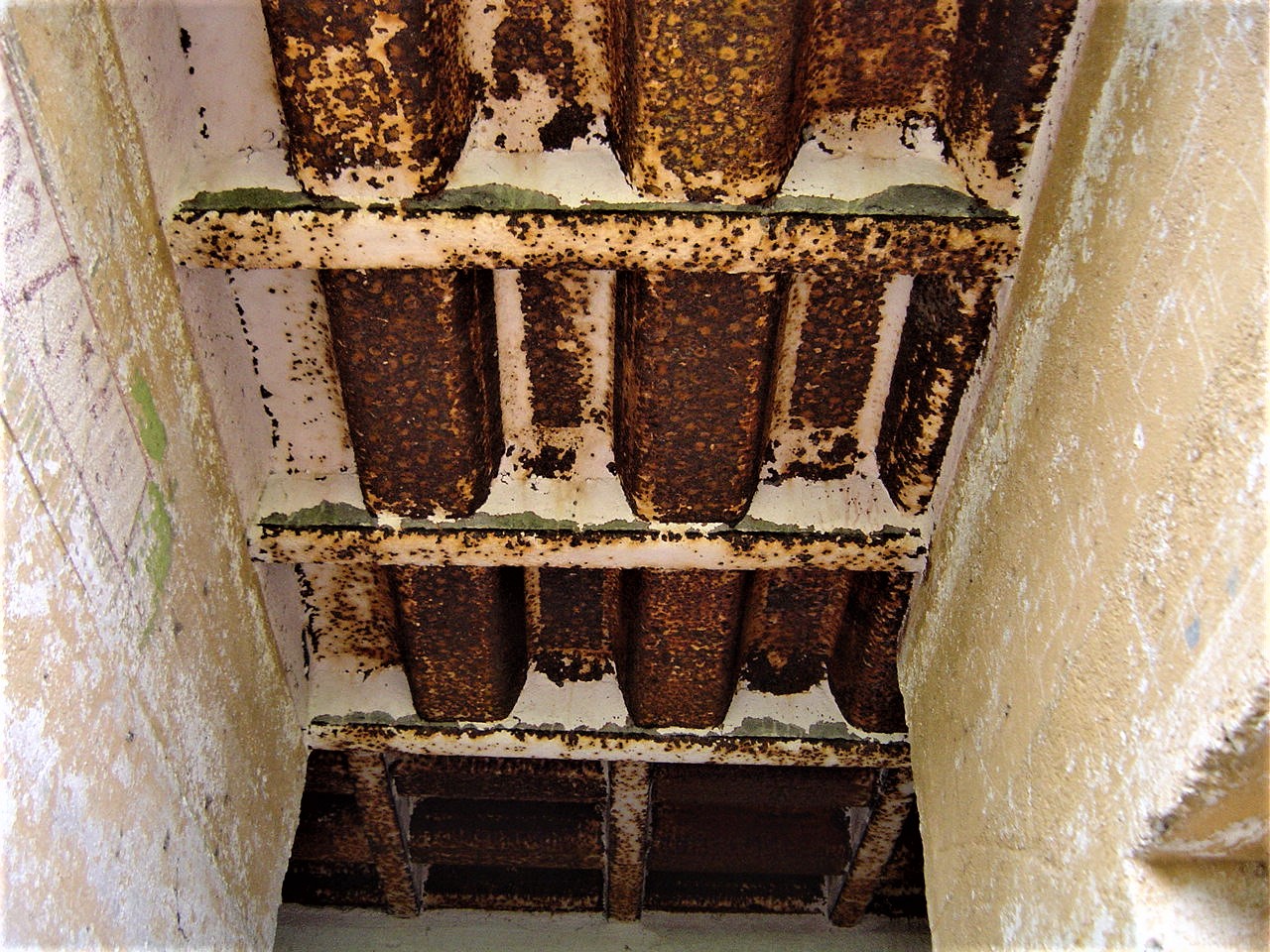

Mi 302_R 502 accés.JPG (451.47 Kio) Vu 488 fois


Vf2b n°2 détail plafond.jpg (312.17 Kio) Vu 488 fois

Voici un croquis qui vous simplifie l'explication des poutrelles en métal

Oui Patrick, je connais aussi ton montage mais le plus courant est celui-ci

J'en ai vu avec le reste de coffrage en bois aussi ?

je pense que vous connaissez ce style de bunker et a quoi servait il ?

[dynamo]

cela ressemble fortement à un dombunker
dans min coin ces ouvrages abritaient les K5 sur voie ferrée.

je pense que vous connaissez ce style de bunker et a quoi servait il ?

Sauf erreur, il s'agit d'abris aériens - pour les différencier des abris souterrains -, dont le toit et les flancs étaient spécialement dessinés pour dévier les bombes.

he non mon brave LOIC

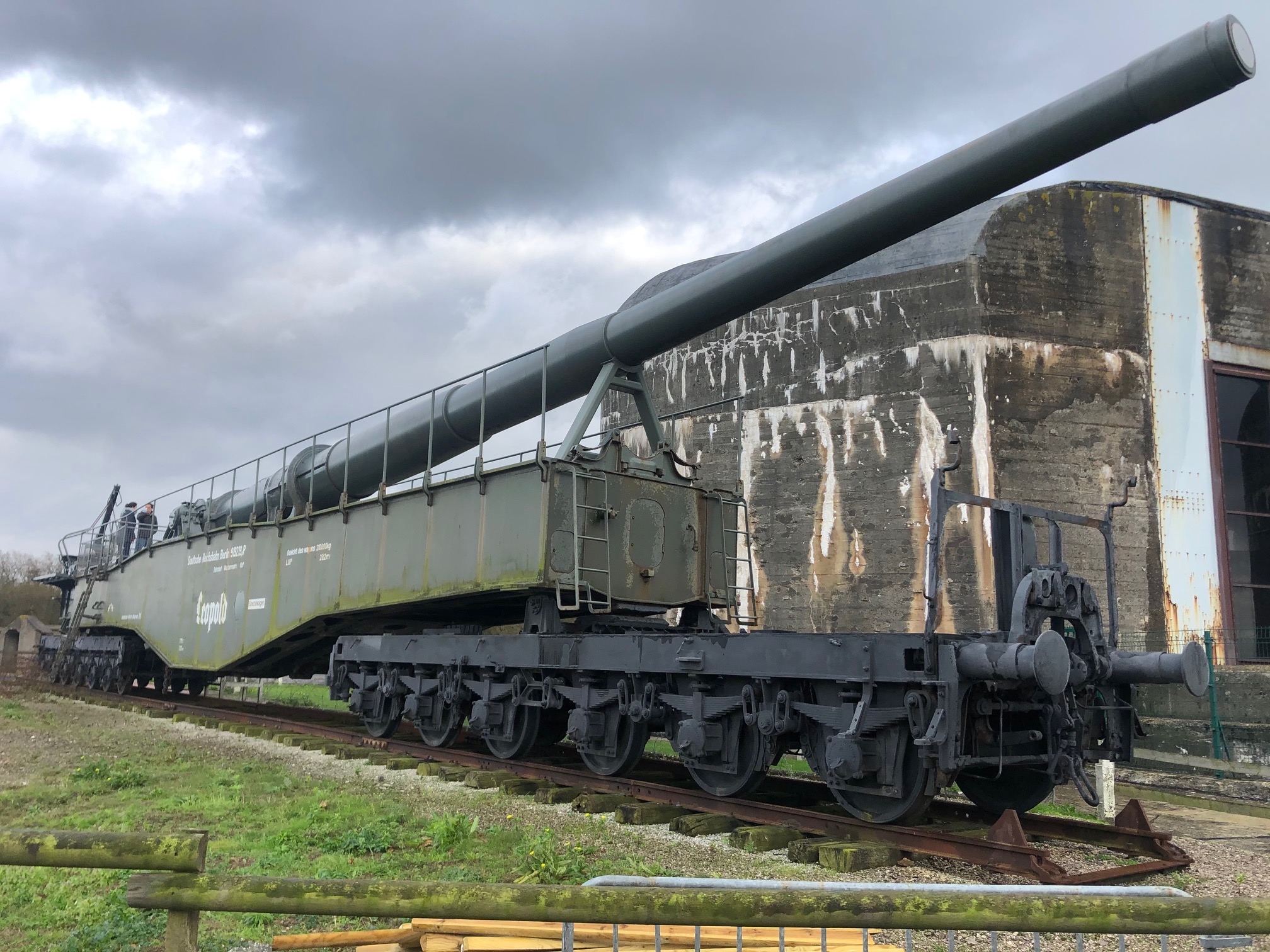

voila a quoi servais ces bunkers

[coyote]

Ca pouvait abriter des locomotives également.
On avait déjà évoqué le sujet en relation avec le train spécial d'AH

[Prosper Vandenbroucke]

Je songeai à un Dombunker ou à un bunker ferroviaire.
Apparemment celui que tu nous montre se trouverait du côté de Wimereux.
