Construction d'ouvrages

[Patrick.Fleuridas]

Bonjour à tous,

les photos sur la construction des bunkers sont rares. Par principe il était interdit de photographier dans la zone interdite côtière et encore plus sur un chantier. Ci-dessous un superbe document de qualité sur le coffrage d'un ringstand en Finlande.
Patrick


[Patrick.Fleuridas]

Bonjour à tous,

Un ringstand, tobrouk, peut être accolé à un ouvrage déjà existant. En voici un exemple en Norvège.

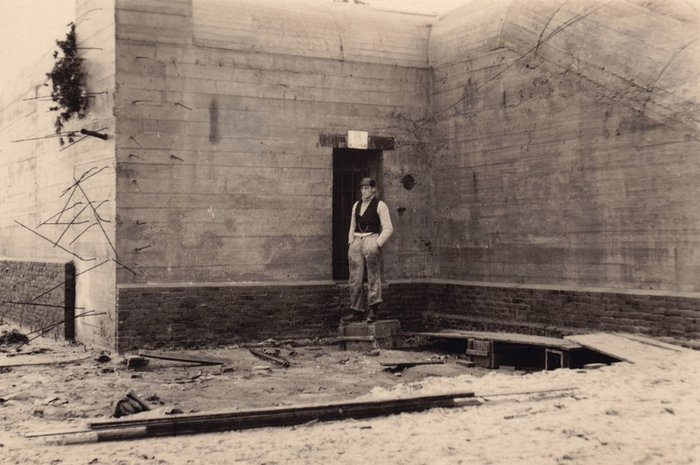

Première photo, l'ouvrage, non identifié, est achevé. On peut voir sur la gauche des fers à béton en attente. Ils pouvaient être aussi utilisés pour la construction d'un mur de flanquement ou supprimés si aucun ajout n'est construit.
Seconde photo, le coffrage intérieur du tobrouk est en place. Il semble en équilibre dans le vide ! Viendra ensuite le ferraillage et le coffrage extérieur.
Document : AXIS

Thyborøn %288%29.jpg (90.78 Kio) Vu 1968 fois

Thyborøn %2810%29.jpg (82.82 Kio) Vu 1968 fois

[Patrick.Fleuridas]

Bonjour à tous,

En cherchant dans les archives sur le Westwall, la ligne Siegfried, j'ai trouvé des informations intéressantes sur les délais de construction d'un ouvrage. C'est en effet une question qui revient souvent, combien de temps pour édifier le bloc ?
Voici la chronologie complète pour une casemate R 105 d:

10/3/1939: ouverture du chantier, début des terrassements.
26/4/1939: Achèvement des terrassements.
21/6/1939: Dalle de fondation coulée, ferraillage et coffrage achevés.
28/6/1939: coulage du béton des murs et de la dalle de toit terminé. Le gros-oeuvre est achevé.
3/7/1939: Début des aménagements intérieurs.
2/8/1939: Réception de l'ouvrage.
Cinq mois donc entre le premier coup de pioche et la mise en service de l'ouvrage. Cela peut paraître long, les délais seront plus courts sur le mur de l'Atlantique avec une main d'oeuvre plus nombreuse. Pour le Westwall, nous sommes à une période critique où l'ampleur des programmes de constructions ordonnée par Hitler devient en fin de compte un obstacle ! Cela fait plusieurs années maintenant que le Génie, puis l'Organisation Todt édifient des ouvrages. Plus de 17.000...
Ci-dessous le plan de la casemate, extrait du livre sur les séries 100 et 500 sur le mur de l'Atlantique.

105 d_1.jpg (196.22 Kio) Vu 1932 fois

Merci Patrick pour cette réponse à une question que je n'avais jamais osé poser !

10/3/1939: ouverture du chantier, début des terrassements.
26/4/1939: Achèvement des terrassements.
21/6/1939: Dalle de fondation coulée, ferraillage et coffrage achevés.
28/6/1939: coulage du béton des murs et de la dalle de toit terminé. Le gros-oeuvre est achevé.
3/7/1939: Début des aménagements intérieurs.
2/8/1939: Réception de l'ouvrage.

105 d_1.jpg

Et bien dis donc, on laisser pas trop le temps au béton de sécher ...

[Patrick.Fleuridas]

Bonjour à tous,

La période est courte en effet, mais j'ai souvenir lors de la construction de nos deux dernières maisons, qu'une fois la dalle de fondation coulée, quelques jours après les palettes avec les parpaings étaient déjà dessus...La qualité du mélange pour fabriquer du béton et surtout la teneur en ciment "portland" n'ont pas varié depuis.
Patrick

Il est de règle de laisser le béton sécher 21 jours pour atteindre sa résistance nominale...

[Patrick.Fleuridas]

Bonjour à tous,

D'accord pour la période afin d'atteindre sa résistance nominale, dans ce cas c'est respecté puisque pour moi cette résistance est celle prévue au combat pour un ouvrage en protection "B"", soit deux mètres de béton armé pour les murs extérieurs et la dalle de toit: résistance à une bombe de 500 Kgs ou un obus de 42 cm.
L'ouvrage est considéré comme achevé, et mis en service le 2 août soit près de six semaines après la coulé du béton des murs et de la dalle de toit. On est dans les règles.
Patrick

Ça devait quand même être sacrement humide à l’intérieur au début, le temps que toute cette masse de béton sèche...

[Patrick.Fleuridas]

Bonsoir à tous,

Je suis bien d'accord pour l'humidité intérieure...Même en laissant la porte ouverte ! A titre de comparaison, le bunker d'Hitler à Berlin est achevé en octobre 1943, du moins pour le gros oeuvre. Il faut une année pour les aménagements intérieurs et quand Hitler s'installe en janvier 1945, les membres qui le suivent à l'intérieur se plaignent encore de l'humidité relative des locaux...
Patrick
